當前位置：首頁>>產品中心>>中型齒輪減速電機

產品名稱： GH臥式齒輪減速電機
瀏覽次數：3256次
產品簡介：功率：0.1~7.5KW；電壓：220V/380V 電流：1.39/0.8A；頻率：50/60Hz 轉速：1420/1730RPM；相數：單相/三相減速比：3~8000；出軸直徑：18~60mm 極數：4；工作制：S1 絕緣等級：F；防護等級：IP44

查看產品大圖

產品介紹：

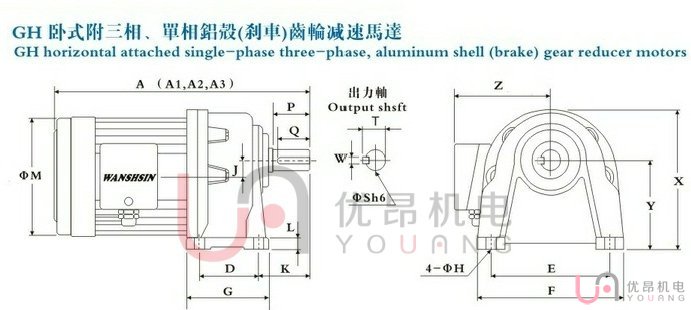

■ GH臥式附三相、單相鋁殼（剎車）齒輪減速機

尺寸A1為三相電機尺寸，A2為單相電機尺寸，A3為帶剎車電機尺寸

馬力 HP-4P	減速比	A1	A2	A3	D	E	F	G	H	L	J	K	M	X	Y	Z	出力軸					重量 KG
馬力 HP-4P	減速比	A1	A2	A3	D	E	F	G	H	L	J	K	M	X	Y	Z	P	Q	S	T	W	重量 KG
100W (1/8HP)	3~50	250	270	250	40	110	135	65	9	10	16	48	127	132	88.5	105	30	25	18	20	5	5.3
100W (1/8HP)	60~200	285	305	285	65	130	163	90	11	15	18.2	56	127	152	97.5	105	40	35	22	25	7	6.9
200W (1/4HP)	3~10	270	290	270	40	110	135	65	9	10	16	48	127	132	88.5	105	30	25	18	20.2	5	6.7
	15~90	305	325	305	65	130	163	90	11	15	18.2	56	127	152	97.5	105	40	35	22	25	7	8.6
	100~200	340	360	340	90	140	180	120	11	15	20.8	66	127	180	116	105	45	40	28	31.1	7	11
400W (1/2HP)	3~10	325	375	325	65	130	163	90	11	15	18.2	56	127	152	97.5	105	40	35	22	25	7	11
	15~90	360	410	360	60	140	180	120	11	15	20.8	66	127	180	116	105	45	40	28	31.1	7	14
	100~200	410	460	410	130	170	210	160	13	20	30.2	76	127	210	139	105	55	50	32	35.5	10	26
750W (1HP)	3~25	390	425	390	90	140	180	120	11	15	20.8	66	159	180	116	135	45	40	28	31.1	7	15
	30~120	440	475	440	130	170	210	160	13	20	30.2	76	159	210	139	135	55	50	32	35.5	10	28
	125~200	475	510	475	150	210	260	185	15	23	42.2	85	159	248	160	135	65	60	40	43.5	10	42
1500W (2HP)	3~25	475		495	130	170	210	160	13	20	30.2	76	190	210	139	145	55	50	32	35.5	10	34
	30~120	510		530	10	210	260	185	15	23	42.2	85	190	248	160	145	65	60	40	43.5	10	47
	125~200	560		580	170	265	330	220	19	25	51.4	109	190	315	200	145	80	75	50	54	14	52
2200W (3HP)	4~60	520		542	150	210	260	185	15	23	42.2	89	217	248	160	160	65	60	40	43.5	10	48
2200W (3HP)	70~120	570		592	170	265	330	220	19	25	51.4	109	217	315	200	160	80	75	50	54	14	55
3700W (5HP)	4~25	540		562	150	210	260	185	15	23	42.2	89	217	248	160	160	65	60	40	43.5	10	50
3700W (5HP)	30~80	590		612	170	265	330	220	19	25	51.4	109	217	315	200	160	80	75	50	54	14	57

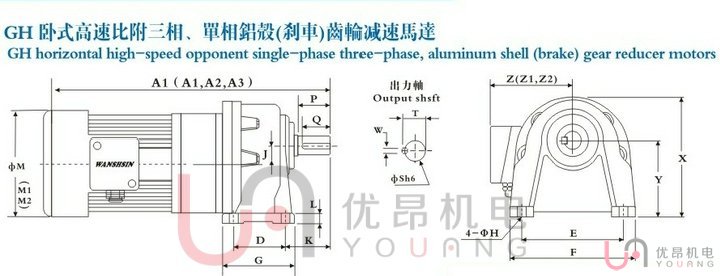

尺寸A1為三相電機尺寸，A2為單相電機尺寸，A3為帶剎車電機尺寸

馬力 HP-4P	減速比	A1	A2	A3	D	E	F	G	H	L	J	K	M	X	Y	Z	出力軸					重量 KG
馬力 HP-4P	減速比	A1	A2	A3	D	E	F	G	H	L	J	K	M	X	Y	Z	P	Q	S	T	W	重量 KG
100W (1/8HP)	250-1800	400	420	400	90	140	180	120	11	15	20.8	66	127	180	116	105	45	40	28	31.1	7	13
200W (1/4HP)	250-1800	490	510	490	130	170	210	160	13	20	30.2	76	127	210	139	105	55	50	32	35.5	10	26
400W (1/2HP)	250-1800	565	615	565	150	210	260	185	15	23	42.2	85	127	248	160	105	65	60	40	43.5	10	41
750W (1HP)	250-1800	645	680	645	170	265	330	220	19	25	51.4	109	159	315	200	135	80	75	50	54	14	50

■ GH臥式附三相、單相鋁殼（剎車）縮框齒輪減速機

■A1、M1、Z1為三相馬達尺寸 ■A2、M2、Z2為單相馬達尺寸 ■A3為三相帶剎車馬達尺寸

馬力	減速比	本體	型號	A1	A2	A3	D	E	F	G	H	L	J	K	M1	M2	X	Y	Z1	Z2	重量KG
100W 1/8HP	50-200	1#	18	253	273	257	40	110	135	65	9	10	16	45	127	127	132	88.5	116	116	5.3
200W 1/4HP	15-90	1#	18	273	293	277	40	110	135	65	8	10	16	45	127	127	132	88.5	116	116	5.3
200W 1/4HP	100-200	2#	22	307	327	311	65	130	163	90	11	15	18.2	56	127	127	152	97.5	116	116	6.9
400W 1/2HP	3-10	1#	18	293	310	297	40	110	135	65	9	10	16	45	127	159	132	88.5	116	133	6.7
	15-90	2#	22	327	346	331	65	130	163	90	11	15	18.2	56	127	159	152	97.5	116	133	8.6
	100-200	3#	28	353	372	357	90	140	180	122	11	15	20.8	65	127	159	180	116	116	133	11
750W 1HP	3-25	2#	22	356	390	356	65	130	163	90	11	15	18.2	56	159	190	152	97.5	133	145	11
	15-90	3#	28	382	414	382	90	140	180	122	11	15	20.8	65	159	190	180	116	133	145	14
	100-200	4#	32	417	449	417	130	170	215	160	13	25	30.2	76	159	190	210	138.5	133	145	19.6
1500W 2HP	4-25	3#	28	415	--	436	90	140	180	122	11	15	20.8	65	190	--	180	116	145	--	15
	30-120	4#	32	449	--	470	130	170	215	160	13	25	30.2	76	190	--	210	138.5	145	--	21.6
	130-200	5#	40	476	--	497	150	210	260	185	15	25	42.2	85	190	--	248	160	145	--	42
2200W 3HP	3-60	4#	32	455	--	481	130	170	215	160	13	25	30.2	76	190	--	210	138.5	153	--	27.6
2200W 3HP	70-200	5#	40	482	--	508	150	210	260	185	15	25	42.2	85	217	--	248	160	153	--	47
3700W 5HP	30-180	5#	40	498	--	524	150	210	260	185	15	25	42.2	85	217	--	248	160	153	--	52

出力軸尺寸

出力軸		鍵槽			鍵
Sh6	P	W	T	Q	SPEC
Φ18	30	5	20	25	5525
Φ22	40	7	25	35	7735
Φ28	45	7	31	40	7740
Φ32	55	10	35.5	50	10850
Φ40	65	10	43.5	60	10860

■工藝特點

螺旋齒設計，基材兼?zhèn)鋭傂耘c韌性，零部件嚙合好；齒輪采用低碳合金鋼、經滲碳淬將齒輪的表面硬度達到HRC62,以獲得最佳的耐磨耗及耐沖擊韌性。減速機構采用螺旋齒輪設計，其齒形嚙合率為一般正齒輪的二倍以上。減速機錐齒輪部采用準雙曲面螺旋傘齒輪，齒面經磨齒處理，具有低噪音、高效率、結構緊促的特點。電機采用耐高溫F級銅線加自動機械入線、同時使用專業電機檢測設備進行檢測。

■性能優勢

高耐用度：齒輪采用高強度合金鋼、外殼采用高強度壓鑄鋁合金，具有輕質、耐用的特點；高效率：比傳統錐齒輪及渦輪蝸桿減速機在相同速比時傳動效率更高；高輸入轉數：最高輸入轉數可達可達10000 rpm；低噪音：設計精巧，精密制造，噪音低于 65dB(A) ；免維護：整機緊湊，減速機采用潤滑脂潤滑，終身免維護；絕緣等級：F級，耐溫155 ℃。

■行業應用

傳輸設備、立體停車庫設備、畜牧養殖、排屑機械、木工設備、印刷設備、紙箱設備、棉箱設備、包裝設備、電工電纜設備、自動化設備、建筑設備、工程機械等。

產品概述：
1、G系列減速機整體結構、重量輕，適應性強;
2、G齒輪減速機硬齒面斜齒傳動，低噪聲、高效率;
3、G小齒輪減速馬達全封閉全壽命機電一體化設計;
4、可附加電磁制動器。小型減速機價格

技術參數：
1、電機功率：75W~3700W
2、輸出轉速：7.5～570r/min
3、輸出轉矩：高至1420N.m
4、安裝形式：H-底腳式 V-法蘭式
性能特點：
1、輸出轉速：6.9～460r/min
2、輸出轉矩：高至1500N.m
3、電機功率：0.12KW～4KW
4、安裝形式：H-底腳式 V-法蘭式
GH18、GH22、GH28、GH32、GH40、GH50
