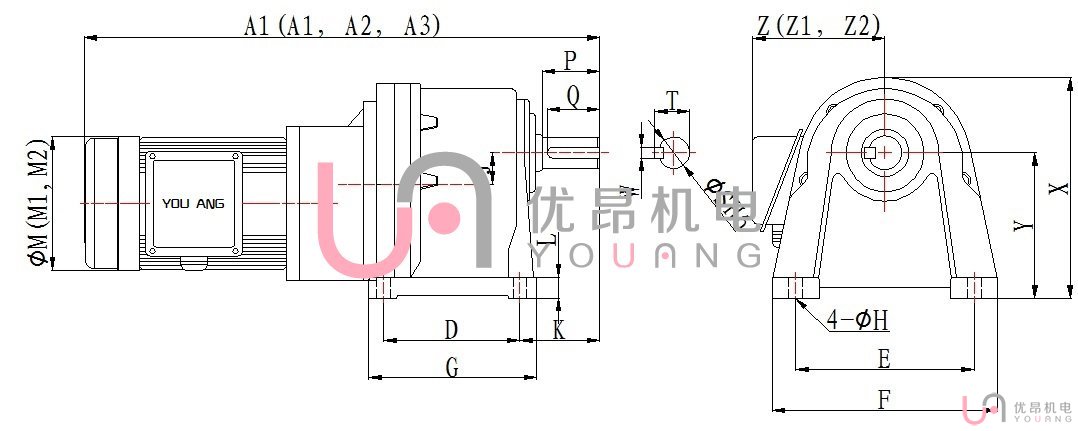

■GH臥式高速比附三相、單相鋁殼（剎車）齒輪減速馬達
■A1、M1、Z1為三相馬達尺寸 ■A2、M2、Z2為單相馬達尺寸 ■A3為三相帶剎車馬達尺寸
尺寸表
| 馬力 | 減速比 | 本體 | 型號 | A1 | A2 | A3 | D | E | F | G | H | L | J | K | M1 | M2 | X | Y | Z1 | Z2 | 重量KG |
| 100W 1/8HP | 250-1800 | 1#+3# | 28 | 390 | 410 | 394 | 90 | 140 | 180 | 120 | 11 | 15 | 20.8 | 65 | 127 | 127 | 180 | 116 | 116 | 116 | 13.2 |
| 200W 1/4HP | 250-1800 | 2#+4# | 32 | 471 | 491 | 475 | 130 | 170 | 215 | 160 | 13 | 20 | 30.2 | 76 | 127 | 127 | 210 | 138.5 | 116 | 116 | 23.2 |
| 400W 1/2HP | 250-1800 | 2#+5# | 40 | 532 | 551 | 536 | 150 | 210 | 260 | 185 | 15 | 23 | 42.2 | 85 | 127 | 159 | 248 | 160 | 116 | 133 | 49 |
| 750W 1HP | 250-1800 | 3#+5# | 50 | 602 | 635 | 602 | 170 | 265 | 330 | 220 | 19 | 25 | 51.7 | 104 | 159 | 190 | 315 | 200 | 133 | 145 | 59 |
出力軸尺寸
| 出力軸 | 鍵槽 | 鍵 | |||
| Sh6 | P | W | T | Q | SPEC |
| Φ28 | 45 | 7 | 31 | 40 | 7*7*40 |
| Φ32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
| Φ40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
| Φ50 | 80 | 14 | 54 | 75 | 14*9*75 |
■GH臥式高速比附三相、單相鋁殼（剎車）縮框齒輪減速馬達
■A1、M1、Z1為三相馬達尺寸 ■A2、M2、Z2為單相馬達尺寸 ■A3為三相帶剎車馬達尺寸
尺寸表
| 馬力 | 減速比 |
本 體 | 型號 | A1 | A2 | A3 | D | E | F | G | H | L | J | K | M1 | M2 | Y | Z1 | Z2 | 重量KG |
| 100W 1/8HP | 250-1800 | 1#+3# | 28 | 390 | 410 | 394 | 170 | 220 | 195 | 180 | 11 | 15 | 20.8 | 57 | 127 | 127 | 4 | 116 | 116 | 13.2 |
| 200W 1/4HP | 250-1800 | 2#+4# | 32 | 417 | 419 | 475 | 185 | 225 | 237 | 215 | 13 | 15 | 30.2 | 67 | 127 | 127 | 4 | 116 | 116 | 23 |
| 400W 1/2HP | 250-1800 | 3#+5# | 40 | 532 | 551 | 536 | 230 | 310 | 300 | 275 | 15 | 20 | 42.2 | 79 | 127 | 159 | 5 | 116 | 133 | 49 |
| 750W 1HP | 250-1800 | 3#+6# | 50 | 602 | 635 | 602 | 280 | 390 | 360 | 330 | 19 | 20 | 51.7 | 90 | 159 | 190 | 5 | 133 | 145 | 59 |
出力軸尺寸
| 出力軸 | 鍵槽 | 鍵 | |||
| Sh6 | P | W | T | Q | SPEC |
| Φ28 | 30 | 7 | 31 | 40 | 7*7*40 |
| Φ32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
| Φ40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
| Φ50 | 80 | 14 | 54 | 75 |
14*9*75 |
■工藝特點
螺旋齒設計，基材兼?zhèn)鋭傂耘c韌性，零部件嚙合好 ；齒輪采用低碳合金鋼、經滲碳淬將齒輪的表面硬度達到HRC62,以獲得最佳的耐磨耗及耐沖擊韌性。減速機構采用螺旋齒輪設計，其齒形嚙合率為一般正齒輪的二倍以上。減速機錐齒輪部采用準雙曲面螺旋傘齒輪，齒面經磨齒處理，具有低噪 音、高效率、結構緊促的特點。電機采用耐高溫F級銅線加自動機械入線 、同時使用專業電機檢測設備 進行檢測。
■性能優勢
高耐用度：齒輪采用高強度合金鋼、外殼采用高 強度壓鑄鋁合金，具有輕質、耐用的特點；高效率：比傳統錐齒輪及渦輪蝸桿減速機在相 同速比時傳動效率更高；高輸入轉數：最高輸入轉數可達可達10000 rpm；低噪音：設計精巧，精密制造，噪音低于 65dB(A) ；免維護：整機緊湊，減速機采用潤滑脂潤滑， 終身免維護；絕緣等級：F級，耐溫155 ℃。
■行業應用
傳輸設備、立體停車庫設備、畜牧養殖、排屑機械、木工設備、印刷設備、紙箱設備、 棉箱設備、包裝設備、電工電纜設備、自動化設備、建筑設備、工程機械等。
■產品買點：
1、噪聲低、振動小、重量輕及體積??；
2、全鋁合金外殼，具有獨特的防潮、防水、防塵設計；
3、防護等級：IP54保護等級，F級絕緣等級；
4、國際性統一IEC尺寸，世界通用，方便各產品互換；
5、獨特的槽壓鑄鋁轉子，起動轉矩大，慣性小，減少起動停止時間；
6、馬達采用瑞典SKF軸承，超長的運轉壽命；
7、馬達以耐高溫VITON油封為主.可防止?jié)櫥突芈R達內部；
8、齒輪經精密滾齒加工,齒輪加工精度等級為2-3級；
9、國家二級節能標準；
■減速電機適用范圍：
包裝印刷，陶瓷、玻璃行業，倉儲物流設備，稱重設備，傳輸設備，電子機械，發電設備，紡織印染，鋼鐵冶金，化工機械，環保機械，架橋設備，建筑陶瓷，礦山機械，立體停車，木工機械，釀酒機械，啤酒機械，汽車制造，食品機械，輸送機械，食品機械、鋁型材設備等等機械設備
