■GHM臥式直結型齒輪減速機
■配合IEC馬達為主

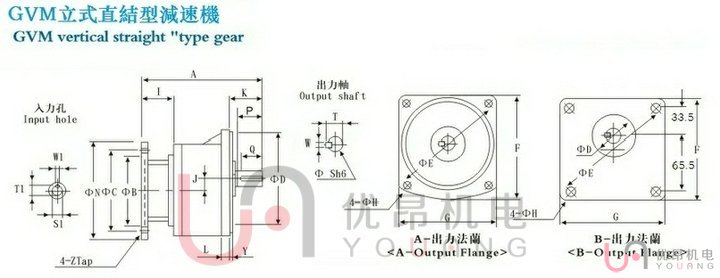

尺寸表
| 馬力 | 減速比 | 型號 | A | B | C | D | E | F | G | H | I | J | K | L | N | X | Y | Z | 重量KG |
| 200W 1/8 HP | 3-10 | 18 | 153 | 110 | 130 | 40 | 110 | 135 | 65 | 9 | 52.5 | 16 | 45 | 10 | 158 | 132 | 88.5 | M8 | 4 |
| 15-90 | 22 | 188 | 110 | 130 | 65 | 130 | 159 | 90 | 11 | 52.5 | 18.2 | 56 | 15 | 158 | 152 | 97.5 | M8 | 6 | |
| 100-200 | 28 | 216 | 110 | 130 | 90 | 140 | 180 | 122 | 11 | 52.5 | 20.8 | 65 | 15 | 158 | 180 | 116 | M8 | 8 | |
| 400W 1/2 HP | 3-10 | 22 | 188 | 110 | 130 | 65 | 130 | 160 | 90 | 11 | 52.5 | 18.2 | 56 | 15 | 158 | 152 | 97.5 | M8 | 6 |
| 15-90 | 28 | 216 | 110 | 130 | 90 | 140 | 180 | 122 | 11 | 52.5 | 20.8 | 65 | 15 | 158 | 180 | 116 | M8 | 8 | |
| 100-200 | 32 | 250 | 110 | 130 | 130 | 170 | 215 | 160 | 13 | 52.5 | 30.2 | 76 | 25 | 158 | 210 | 138.5 | M8 | 14.6 | |
| 750W 1 HP | 3-25 | 28 | 250 | 130 | 165 | 90 | 140 | 180 | 122 | 11 | 90.8 | 20.8 | 66 | 15 | 198 | 180 | 116 | M10 | 11 |
| 30-120 | 32 | 288 | 130 | 165 | 130 | 170 | 215 | 160 | 13 | 90.8 | 30.2 | 76 | 25 | 198 | 210 | 138.5 | M10 | 19.6 | |
| 125-200 | 40 | 313 | 130 | 165 | 150 | 210 | 260 | 185 | 15 | 90.8 | 42.2 | 85 | 25 | 198 | 248 | 160 | M10 | 38 | |
| 1500W 2 HP | 3-25 | 32 | 288 | 130 | 165 | 130 | 170 | 215 | 160 | 13 | 90.8 | 30.2 | 76 | 25 | 198 | 210 | 138.5 | M10 | 19.6 |
| 30-120 | 40 | 313 | 130 | 165 | 150 | 210 | 260 | 185 | 15 | 90.8 | 42.2 | 85 | 25 | 198 | 248 | 160 | M10 | 39 | |
| 2200W 3 HP | 3-60 | 40 | 320 | 180 | 215 | 150 | 210 | 260 | 185 | 15 | 95 | 42.2 | 85 | 25 | 250 | 248 | 160 | M12 | 40 |
| 70-120 | 50 | 360 | 180 | 215 | 170 | 265 | 330 | 220 | 18 | 95 | 51.7 | 104 | 30 | 250 | 315 | 200 | M12 | 45 | |
| 3700W 5 HP | 3-25 | 40 | 320 | 180 | 215 | 150 | 210 | 260 | 185 | 15 | 95 | 42.2 | 85 | 25 | 250 | 248 | 160 | M12 | 50 |
| 30-80 | 50 | 360 | 180 | 215 | 170 | 265 | 330 | 220 | 18 | 95 | 51.7 | 104 | 30 | 250 | 315 | 200 | M12 | 55 |
入力軸尺寸
| 馬力 | 入力軸 | 鍵槽 | |
| S1 | W1 | T1 | |
| 1/4HP | Φ11 | 4 | 12.8 |
| 1/2HP | Φ14 | 5 | 16.3 |
| 1HP | Φ19 | 6 | 21.8 |
| 2HP | Φ24 | 8 | 27.3 |
| 3HP | Φ28 | 8 | 31.3 |
| 5HP | Φ28 | 8 | 31.3 |
出力軸尺寸
| 出力軸 | 鍵槽 | 鍵 | |||
| Sh6 | P | W | T | Q | SPEC |
| 18 | 30 | 5 | 20 | 25 | 5*5*25 |
| 22 | 40 | 7 | 25 | 35 | 7*7*35 |
| 28 | 45 | 7 | 31 | 40 | 7*7*40 |
| 32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
| 40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
| 50 | 80 | 14 | 54 | 75 | 14*9*75 |
備註： 配合IEC馬達為主。
齒輪減速電機產品特點：
1、 其在低噪聲、小振動、重量輕及體積小方面具有卓越特性；
2、 全鋁合金外殼，具有獨特的防潮、防水、防塵設計；
3、 防護等級：IP55保護等級，F(xiàn)級絕緣等級；
4、 國際性統一IEC尺寸，用，方便各產品互換；
5、 獨特的槽壓鑄鋁轉子，起動轉矩大，慣性小，減少起動停止時間；
齒輪減速電機性能特點：
1、產品型號齊全：100w-3700w,速比1：3.5...1800（可定做速比為1：10，1：20 正數比減速器）。
2、使用電壓：三相50HZ包括（220V 380V）；
三相60HZ包括（220V 380V）；
單相50HZ包括（110v）；
單相60HZ包括（110V）；
3、使用環境:溫度-10℃TO+40℃，使用環境濕度在90％以下。
