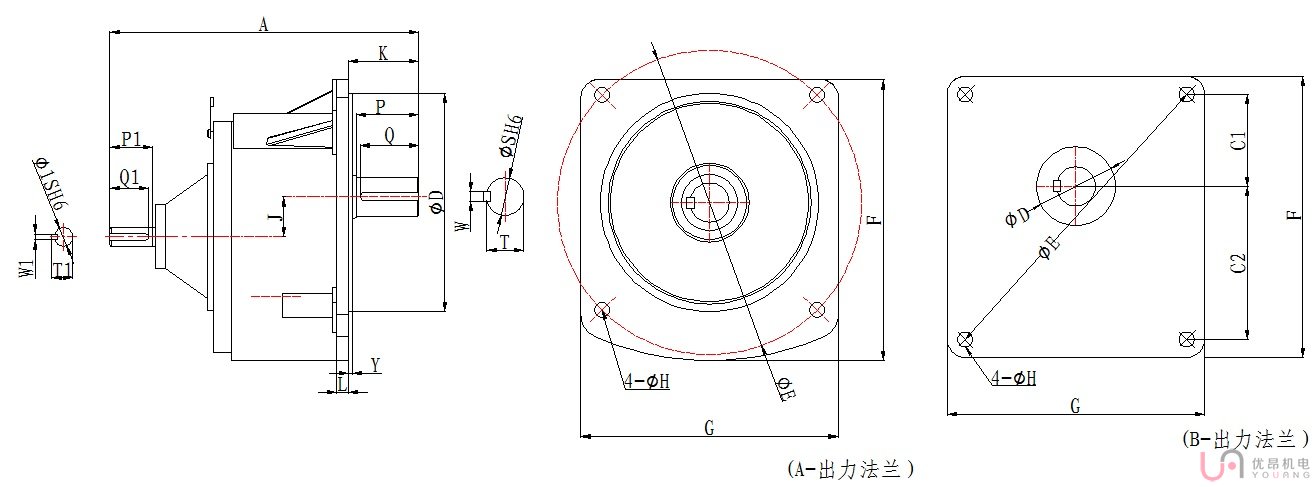

■GVD立式雙軸型齒輪減速機
■*屬于B型出力法蘭
備註：1. 1#本體（型號為18）C1為35.5，C2為65.5
2. 2#本體（型號為22）C1為40，C2為80
尺寸表
| 馬力HP-4P | 減速比 | 型號 | A | D | E | F | G | H | J | K | L | Y | 重量KG |
| 100W 1/8 HP | 3-50 | *18 | 168 | 50 | 140 | 120 | 120 | 9 | 16 | 38 | 12 | 5 | 3 |
| 60-200 | 22 | 200 | 148 | 185 | 170 | 156 | 11 | 18.2 | 49 | 12 | 3.5 | 4 | |
| 60-200 | *22 | 200 | 55 | 170 | 146 | 146 | 11 | 18.2 | 49 | 12 | 3.5 | 4 | |
| 200W 1/4 HP | 3/10 | *18 | 168 | 50 | 140 | 120 | 120 | 9 | 16 | 38 | 12 | 5 | 3 |
| 15-90 | 22 | 200 | 148 | 185 | 170 | 156 | 11 | 18.2 | 49 | 12 | 3.5 | 5 | |
| 15-90 | *22 | 200 | 55 | 170 | 146 | 146 | 11 | 18.2 | 49 | 12 | 3.5 | 4 | |
| 100-200 | 28 | 258 | 170 | 220 | 195 | 180 | 11 | 20.8 | 57 | 15 | 4 | 7 | |
| 400W 1/2 HP | 3/10 | 22 | 207 | 148 | 185 | 170 | 156 | 11 | 18.2 | 49 | 12 | 3.5 | 6 |
| 3/10 | *22 | 200 | 55 | 170 | 146 | 146 | 11 | 18.5 | 49 | 12 | 3.5 | 4 | |
| 15-90 | 28 | 263 | 170 | 220 | 195 | 180 | 11 | 20.8 | 57 | 15 | 4 | 7 | |
| 100-200 | 32 | 300 | 185 | 255 | 237 | 215 | 13 | 30.2 | 67 | 17 | 4 | 12.4 | |
| 750W 1 HP | 3/25 | 28 | 268 | 170 | 220 | 195 | 180 | 11 | 20.8 | 57 | 15 | 4 | 7 |
| 30-120 | 32 | 310 | 185 | 255 | 237 | 215 | 13 | 30.2 | 67 | 17 | 4 | 14.4 | |
| 125-200 | 40 | 336 | 230 | 310 | 300 | 275 | 15 | 20.8 | 79 | 20 | 5 | 35 | |
| 1500W 2 HP | 3/25 | 32 | 320 | 185 | 255 | 237 | 215 | 13 | 30.2 | 67 | 17 | 4 | 14.4 |
| 30-120 | 40 | 350 | 230 | 310 | 300 | 275 | 15 | 42.2 | 79 | 20 | 5 | 35 | |
| 2200W 3 HP | 3-60 | 40 | 360 | 230 | 310 | 300 | 275 | 15 | 42.2 | 79 | 20 | 5 | 35 |
| 70-120 | 50 | 400 | 280 | 390 | 360 | 330 | 19 | 51.7 | 90 | 20 | 5 | 43 | |
| 3700W 5 HP | 3/25 | 40 | 360 | 230 | 310 | 300 | 275 | 15 | 42.2 | 79 | 20 | 5 | 35 |
| 30-80 | 50 | 400 | 280 | 390 | 360 | 330 | 19 | 51.7 | 90 | 20 | 5 | 43 |
入力軸尺寸
| 入力軸 | 鍵槽 | 鍵 | ||||
| KW | S1h6 | P1 | W1 | T1 | Q1 | SPEC |
| 0.1/0.2 | 14 | 25 | 5 | 16 | 22 | 5X5X22 |
| 0.4 | 14 | 30 | 5 | 16 | 26 | 5X5X25 |
| 0.75 | 19 | 40 | 6 | 21.5 | 35 | 6x6x35 |
| 1.5 | 24 | 50 | 8 | 27 | 45 | 8x7x45 |
| 2.2 | 28 | 55 | 8 | 31 | 50 | 8x7x50 |
| 3.7 | 28 | 55 | 8 | 31 | 50 | 8x7x50 |
出力軸尺寸
| 出力軸 | 鍵槽 | 鍵 | |||
| Sh6 | P | W | T | Q | SPEC |
| 18 | 30 | 5 | 20 | 25 | 5*5*25 |
| 22 | 40 | 7 | 25 | 35 | 7*7*35 |
| 28 | 45 | 7 | 31 | 40 | 7*7*40 |
| 32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
| 40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
| 50 | 80 | 14 | 54 | 75 | 14*9*75 |
1、 其在低噪聲、小振動、重量輕及體積小方面具有卓越特性；
2、 全鋁合金外殼，具有獨特的防潮、防水、防塵設計；
3、 防護等級：IP55保護等級，F(xiàn)級絕緣等級；
4、 國際性統一IEC尺寸，用，方便各產品互換；
5、 獨特的槽壓鑄鋁轉子，起動轉矩大，慣性小，減少起動停止時間；
齒輪減速電機性能特點：
1、產品型號齊全：100w-3700w,速比1：3.5...1800（可定做速比為1：10，1：20 正數比減速器）。
2、使用電壓：三相50HZ包括（220V 380V 415 V）；
三相60HZ包括（220V 380V 415V0）；
單相50HZ包括（110v 220V）；
單相60HZ包括（110V 220V）；
3、使用環境:溫度-10℃TO+40℃，使用環境濕度在90％以下。
